Controlador de bomba trifásico
Controlador de bomba trifásico PCS31, adecuado para bombas de pozos profundos, bombas de aguas residuales, bombas de refuerzo y otros tipos de bombas de agua.
- 24/7 Customer Service
Introducción del producto
El controlador de bomba trifásico PCS31 es adecuado para bombas de refuerzo, bombas de aguas residuales, bombas de pozos profundos y otros tipos de bombas de agua.
La idea básica de funcionamiento del controlador es lograr protección y control automático mediante el uso de un circuito integrado con una función de síntesis de programa como señal de salida del ojo del sensor.

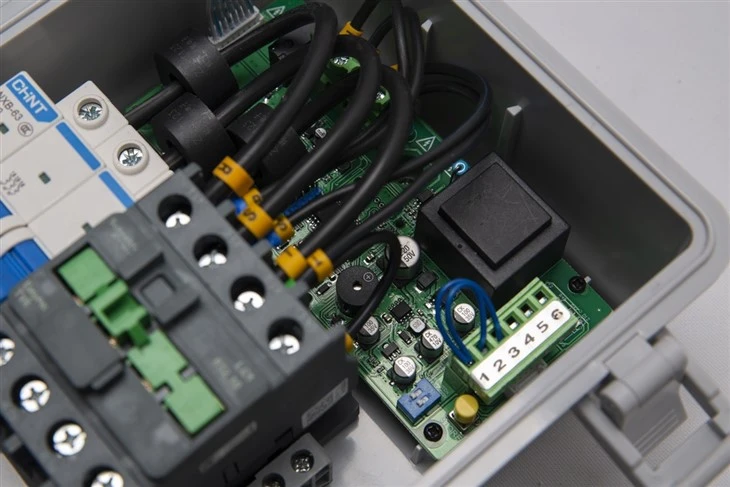

El controlador de la bomba trifásica utiliza un chip de gran capacidad que permite la actualización del programa.
En condiciones de funcionamiento típicas, nuestro mecanismo interno de configuración de parámetros de una sola tecla registra con precisión la corriente de la bomba. Es posible identificar la protección contra rotación en seco, sobrecarga y parada de la bomba midiendo la corriente en diversas condiciones.
A diferencia de otros controladores del mercado, el PCS31 ofrece protección contra inversión de fase. Con esta protección, cada bomba que esté funcionando sabrá cuando ocurre una fase abierta.
Los usos principales tradicionales del cambio de interruptor DIP
1. El agua se transfiere del tanque superior al tanque inferior.
2. El refuerzo de la bomba de pozo.
3. Vaciado del sumidero.
Se aplican características especiales cuando se utiliza para transferencia de agua.
El sistema de reposición de agua se activa automáticamente cuando se conecta una sonda de nivel.
Considere el siguiente escenario: el suministro de agua inferior tiene un tanque superior que está vacío. Según la lógica de funcionamiento estándar, el tanque inferior no puede bombear agua hasta que el nivel del líquido llegue a la tercera sonda. Si se apaga y se vuelve a encender la energía, el controlador solo determinará si hay agua presente en la segunda sonda en lugar de determinar si se ha alcanzado la tercera sonda. Volverá a su lógica de funcionamiento típica después del ciclo inicial.
Configuración de parámetros principales:
|
Parámetro |
Descripción |
Rango |
Valor por defecto |
|
001 |
Amperios de disparo de protección contra funcionamiento en seco. |
0.0 A |
|
|
002 |
Amperios de disparo de protección contra sobrecarga. |
26 A (0.37-2.2KW,0.75-7.5kW) 52 A (11-15kW) |
|
|
003 |
Amplificadores de disparo de protección contra pérdida. |
33 A (0.75-7.5kW) 66 A (11-15kW) |
|
|
004 |
Tensión de disparo de protección por subtensión. |
175 V (monofásico) 300 V (Trifásico) |
|
|
005 |
Tensión de disparo de protección contra sobretensión. |
253 V (monofásico) 439 V (Trifásico) |
|
|
006 |
Tiempo de respuesta del disparo de protección contra funcionamiento en seco. |
0 – 254 segundos |
6 segundos |
|
007 |
Tiempo de recuperación de la protección contra funcionamiento en seco. |
0 – 254 minutos |
5 minutos |
|
008 |
Función de temporizador si se trabaja con aplicaciones |
00 – 01 |
00 (no) [01 sí] |
|
009 |
Tiempo de funcionamiento de la bomba. |
0 – 254 minutos |
5 minutos (Solo si 008 Habilitado o dip switch en posición 10) |
|
010 |
Hora de parada de la bomba. |
0 – 254 minutos |
5 minutos (Solo si 008 Habilitado o dip switch en posición 10) |
|
011 |
Temporizador de parada de bomba en estado manual. |
0 – 254 minutos |
0 minutos (0=inactivo) |
|
012 |
Función de bloqueo de operación de LCD y botones. |
00 - 01 |
00 (desbloqueado) [01 bloqueado] |
|
|
|||
|
013 |
Protección de inversión de fase y fase abierta. [00 (fase abierta e inversión de fase APAGADA)] [01 (fase abierta OFF, inversión de fase ON)] [02 (fase abierta ON, inversión de fase OFF)] [03 (fase abierta e inversión de fase ON)] |
00 - 03 |
03(parámetro 013 sólo disponible para trifásico) Después de configurarlo, apáguelo y estará disponible. |
|
Los siguientes parámetros sólo son visibles paracontrol térmico cuando la conexión conPT 100 TEl módulo de expansión está equipado. |
|||
|
014 |
Temperatura de arranque de la bomba. La bomba arrancará por debajo de la temperatura establecida. |
0 – 100 grados |
35 grados |
|
015 |
Temperatura de parada de la bomba. La bomba se detendrá por encima de la temperatura establecida. |
0 – 100 grados |
45 grados |
Otras características
1. Varios usos para opciones que utilizan configuración de parámetros e interruptores DIP.
2. Protección contra fase abierta, inversión de fase, sobrecarga, subtensión, bombas atascadas, funcionamiento en seco y sobretensión.

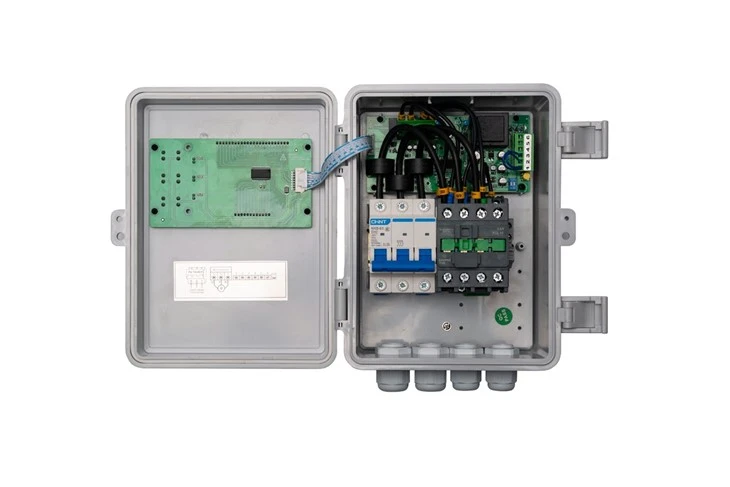

3. Varias opciones de carcasas pequeñas IP 65
4. Un botón individual para calibrar parámetros.

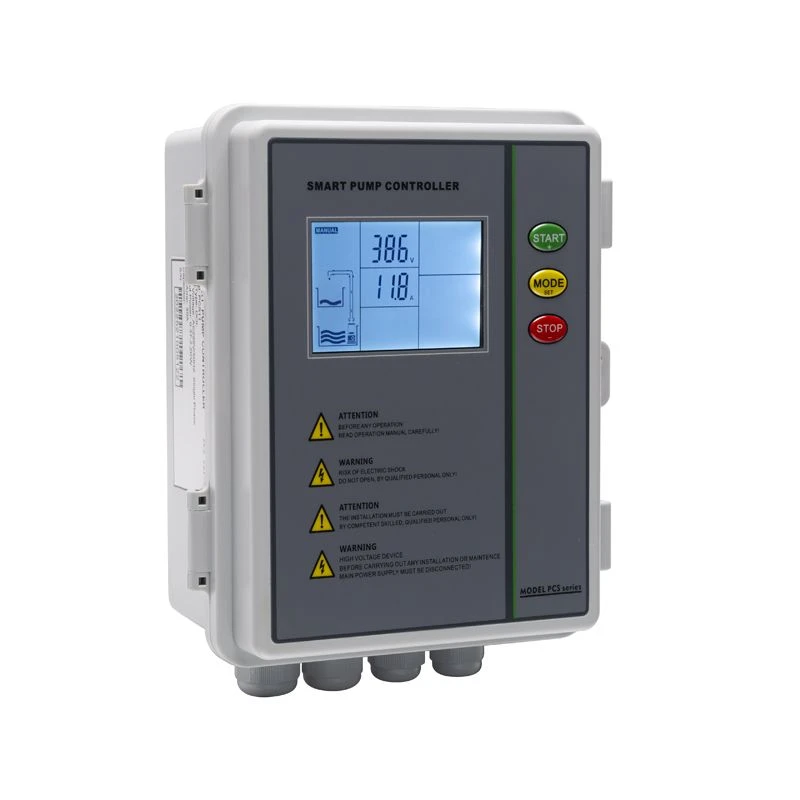

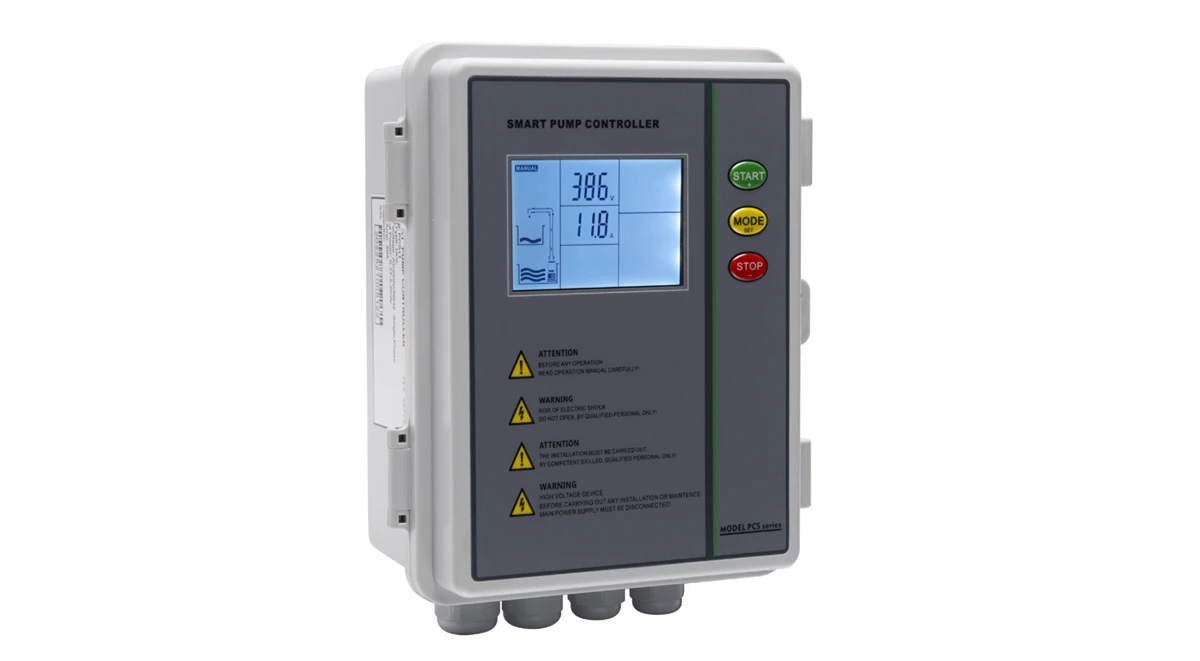

5. El estado de funcionamiento de la bomba se muestra en la pantalla LCD.
6. Verificación del tiempo de funcionamiento acumulado de la bomba
7. Bombee los últimos cinco errores y verifíquelos.
8. La bomba se puede detener automáticamente en modo manual configurando un temporizador.
9. El software se puede modificar para cumplir con los requisitos específicos del sitio.
10. Rango de voltaje de funcionamiento: 0,75–4 kw, 5,5–7,5 kw, 11–15 kw
11. Tensión alcanzable entre 280 y 460 voltios.
