Panel de control de bomba trifásica
Voltaje de entrada: trifásico, AC380V-415V/50hz
Potencia de salida: 0.75-4kw (1-5.5hp) 5.5-7.5kw (7.5-10hp) 11kw (15hp) 15kw (20hp )
Tipo de salida: DOL
Cantidad de bomba controlada: Bomba única
- 24/7 Customer Service
Introducción del producto
Descripción general

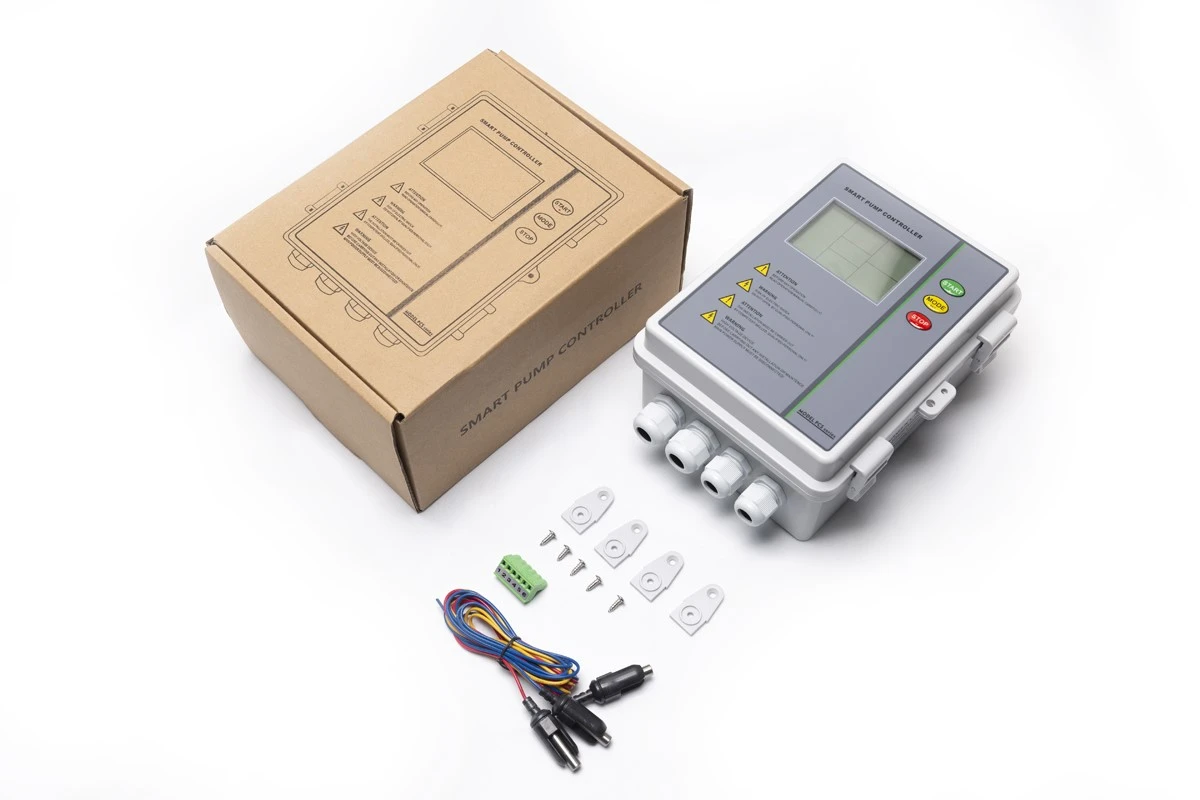

PCS31 es un panel de control de bomba trifásico. Es para controlar y proteger la bomba de agua 0.75-15kw.
1. A excepción de tres aplicaciones tradicionales: llenado de agua/refuerzo/elevación de aguas residuales, obtenemos control de temporizador de ciclo puro
2.con control de temperatura mediante sensor de temperatura PT 100 (opcional)
3.Protección de inversión de fase
4. Temporizador de parada de la bomba en estado de control manual
5.Rango de transmisión de señal 1000 m, no 150 m
6.Espacio reservado para MCB
7.La potencia puede ser de hasta 15kw
8.La diferencia de precisión del control de amperios es del 2%
9. En lugar de la resistencia ajustable anterior, se utiliza un bloque integrado de amplificador operacional más sofisticado, que muestra el voltaje de manera más confiable.
10. El grado de nuestra caja es IP 65, no IP 22.
|
Modelo |
PCS31(Panel de control de bomba trifásica) |
|
Configuración eléctrica |
|
|
Voltaje de entrada |
Trifásico, 380 V CA-415V/50 Hz |
|
Potencia de salida |
0.75-4W (1-5.5HP) 5.5-7.5kW (7.5-10HP) 11kW (15HP) 15kW (20HP) |
|
Tipo de inicio |
DOL |
|
Cantidad de bomba controlada |
Bomba única |
|
Función de protección principal |
|
|
Protección contra sobrecarga por amperios |
Sí |
|
Motor de bomba calado |
Sí |
|
Funcionamiento en seco sin sensor |
Sí |
|
Bajo/Sobrevoltaje |
Sí |
|
Fase abierta |
Sí |
|
inversión de fase |
Sí |
|
Otra función |
|
|
Visualización del registro de las últimas cinco fallas de la bomba |
Sí |
|
Visualización del tiempo de funcionamiento acumulado de la bomba |
Sí |
|
Solicitud |
|
|
Transferencia de agua mediante interruptor de flotador/sensor de líquido |
Sí |
|
Aumento de presión mediante interruptor de presión |
Sí |
|
Aguas residuales mediante interruptor de flotador/sensor de líquido |
Sí |
|
Control de temporizador de ciclo puro |
Sí |
|
Control de temperatura mediante sensor de temperatura PT 100 (opcional) |
Sí |
|
Modo de control |
|
|
Modo manual |
Sí |
|
Modo automático |
Sí |
|
Otra característica |
|
|
Protección de inversión de fase |
Sí |
|
Temporizador de parada de bomba en estado de control manual |
Sí |
|
Presione el bloqueo del botón |
Sí |
|
Grado de protección del controlador |
IP65 |
|
Precisión del control de amperios |
Alto |
|
Rango de transmisión de señal |
1000M |
|
Espacio reservado para MCB |
Sí |
|
La potencia puede ser de hasta 15kw. |
Sí |
|
Diferencia de precisión del control de amperios |
2% |
|
En lugar de la resistencia ajustable anterior, se utiliza un bloque integrado de amplificador operacional más sofisticado, que muestra el voltaje de manera más confiable. |
Sí |
1. El llenado de agua desde el tanque inferior al tanque superior es uno de los usos principales.
2. Una bomba para un pozo.
3. La retirada de aguas residuales del Sumidero.
4. Usar horas de inicio y finalización para configurar un temporizador.
El apéndice:
Regulación de temperatura con PT 100
Hay dos categorías:
Primero, el sistema de circulación de agua caliente apagará la bomba de agua cuando la temperatura de la red de tuberías alcance la temperatura de parada predeterminada y la reiniciará cuando la temperatura caiga por debajo de la temperatura de inicio predeterminada;
En segundo lugar, cuando la temperatura cae por debajo del nivel predeterminado y aumenta por encima de él, el PT100 integrado en el motor de la bomba de agua se reiniciará automáticamente. Esto se hace como medida de precaución.
Las características y funciones adicionales incluyen:
1.Utilizar un contactor CHNT AC como variador;
2. Liberar espacio para los MCB; el diseño original requería terminales de 5M para alimentación de entrada.

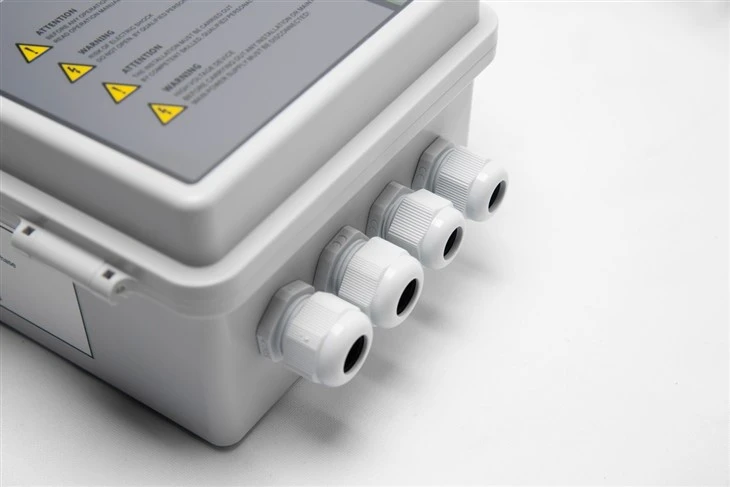

3. La caja IP 65
4. Puedes desenganchar el terminal de nivel.
Rango de transmisión de la señal: 1000 metros.
