Caja de control y protección de la bomba única





1. Hay 4 modos de aplicación primarios:



** Suministro de agua del tanque de agua arriba y abajo **: Esta aplicación está específicamente diseñada para administrar el suministro de agua entre los tanques de agua superior e inferior.

** Suministro de agua a presión **: La segunda aplicación se centra en el suministro de agua por control de presión, conexión con interruptor de presión.

** Descarga de aguas residuales **: La tercera aplicación aborda la eliminación eficiente de las aguas residuales.

** Control de período de tiempo puro **: La aplicación final ofrece un control basado en el tiempo, lo que permite a los usuarios programar operaciones de bomba de acuerdo con intervalos de tiempo específicos.

En resumen, estas cuatro aplicaciones y el suministro de agua del tanque de agua, el suministro de agua a presión, la descarga de aguas residuales y las soluciones integrales del período de tiempo puro para varias tareas de gestión del agua. Cada aplicación está diseñada para abordar desafíos y requisitos específicos, asegurando un manejo de agua eficiente, confiable y sostenible en diferentes industrias y entornos.

Solicitud	Interruptor de 2 polos	Descripción
1	0 0	Tanque al tanque.
2	1 1	Control de la bomba de refuerzo por interruptor de presión.
3	0 1	Drenaje por sensor de nivel.
4	1 0	Inicio cronometrado y parada. [Cancel el terminal del sensor]
Interruptor de 1 polo (Opción)
5	1	Control térmico

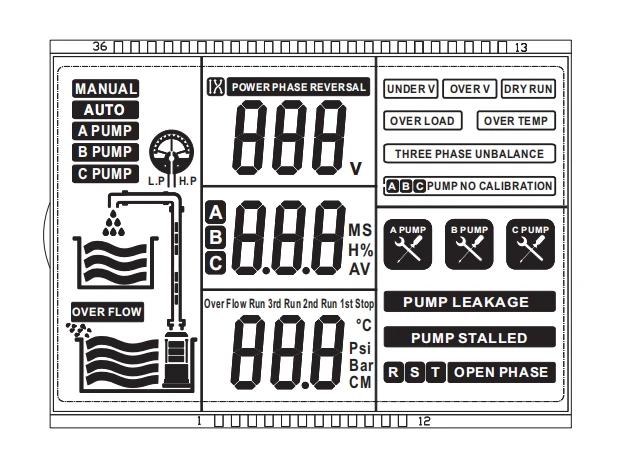

2. LCD Visualización.

El sistema proporciona una solución de monitoreo integral al mostrar el voltaje y la corriente en tiempo real, lo que permite a los usuarios mantenerse informados sobre los parámetros eléctricos que son críticos para el funcionamiento eficiente de la bomba de agua. Esta presentación de datos en tiempo real garantiza que cualquier fluctuación o anomalías en la fuente de alimentación pueda identificarse y abordarse rápidamente, mejorando así la confiabilidad general del sistema.

Además de la visualización en tiempo real de voltaje y corriente, la dinámica de trabajo de la bomba de agua se presenta en un formato dinámico. Esto significa que los usuarios pueden visualizar el estado operativo de la bomba a través de representaciones gráficas o indicadores animados, que proporcionan una comprensión intuitiva de su rendimiento.

Además, el sistema está equipado con un mecanismo de detección de fallas que mejora sus capacidades de diagnóstico. En el caso de un mal funcionamiento o condición anormal, el icono correspondiente en la interfaz comenzará a destacar, llamando la atención inmediata al problema. Esta alerta visual sirve como un indicador rápido de problemas potenciales, como sobrecalentamiento, sobrecorriente, baja presión o falla mecánica, lo que permite a los usuarios tomar acciones correctivas rápidamente. Al integrar estas características, el sistema no solo monitorea el rendimiento de la bomba, sino que también garantiza una intervención oportuna para evitar más daños o tiempo de inactividad.

En general, esta combinación de visualización de datos en tiempo real, salida dinámica de la dinámica de la bomba e iconos de indicación de fallas crea un entorno de monitoreo altamente fácil y fácil de usar. Atiende a ambos profesionales técnicos que requieren ideas detalladas y operadores generales que necesitan información clara y accesible para mantener el funcionamiento sin problemas de la bomba de agua.



3. Operación básica

Protección del núcleo activada por el parámetro Calibartion







BOTÓN	Operación F de manual a auto, automotriz a manual
MODO COLOCAR	[Parámetro 012establecer en 00]- Manual a Auto / Auto a Manual [Parámetro 012establecido en 01]- Todos los botones bloqueados en modo automático. Para desactivar Hold "Modo" para 5 segundos. La bomba se detendrá y el controlador cambiará al modo manual.



BOTÓN	OPERACIÓNENMANUAL
COMENZAR	La bomba debe comenzar si no se ejecuta.
DETENER	La bomba debe detenerse si se ejecuta.
Detente y luego modo	La pantalla muestra los últimos cinco registros de falla.
Detente y luego comienza	La pantalla muestra el tiempo de ejecución acumulativo.
Para garantizar que la bomba y el motor estén protegidos, es esencial calibrar los parámetros del controlador tan pronto como la bomba se ejecuta a los estándares operativos. Realice la calibración después de cada operación de instalación o mantenimiento.
COMENZAR O el botón de almacenar	Calibración de parámetros: En el modo manual, presione "Inicio", le dé tiempo a la bomba para que se ejecute, ya que normalmente se mantendrá "Inicio" (aproximadamente 5-10 sec) oPresione el botón "Almacenar" (botón en la placa base con tapa amarilla). El controlador hará un sonido "DI". El controlador ahora debe calibrarse a la especificación actual del motor.
DETENER	Borrando de parámetros: Asegúrese de que la bomba haya dejado de funcionar y luego sostenga "parar" hasta que el controlador haga un sonido "DI". (Mantenga para aproximadamente 5-10 sec). El controlador ahora debe limpiarse de todas las calibraciones.
