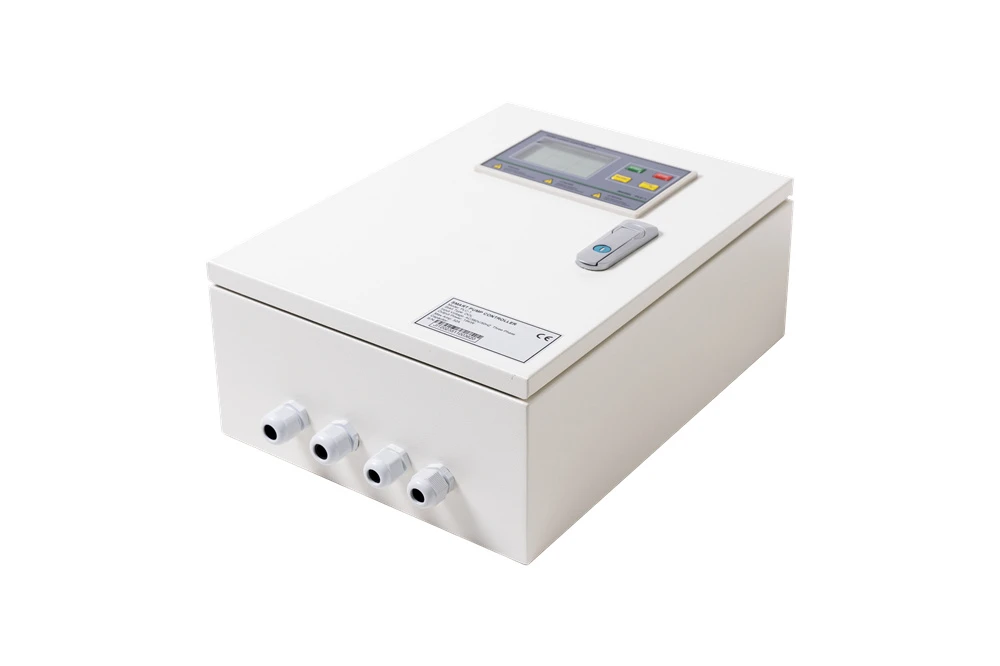

Controlador de bomba inteligente de 2 bombas

Apreciamos que haya seleccionado nuestros productos y prometemos continuar brindándole un servicio amigable y útil.

Un sistema de control y protección intuitivo y programable para bombas sumergibles centrífugas, de tubería, dúplex y trifásicas para pozos profundos, entre otros tipos, es el Controlador de Bomba Inteligente.



El controlador puede funcionar de múltiples maneras utilizando varias instalaciones eléctricas. La sonda o sensor libre en el pozo es una característica clave que distingue al controlador de una caja de control de bomba de encendido/apagado estándar. Nuestro diseño exclusivo elimina la necesidad de instalar una sonda o sensor en el pozo y proporciona una protección altamente sensible y confiable contra el funcionamiento en seco de la bomba.



Marca: OEM

Número de modelo del fabricante: PCH32 PLUS

Trabajando en: 3 fases 220v/380v/415v

Bomba de trabajo:0.75-15kw

Caja de plástico:IP 65

Contactor MCB/CA:CHNT

Tipo: Panel de control alterno dúplex

Tensión nominal: 120/208/240 V/380 V/415 V CA.

Amperios: 9 a 32 A.

Tipo de bomba Compatible: bomba de sumidero/reforzador/de pozo

Número de bombas controladas: 2

Ubicación: interior/exterior

Tipo de carcasa: IP65

Tamaño de la carcasa: 342*292*119mm

Cambio de aplicación: mediante interruptor DIP

Aplicación que incluye:

• Se aplica para la transferencia de agua desde el tanque inferior al superior mediante sonda de líquido o interruptor de flotador.
• Solicitado refuerzo mediante interruptor de presión y tanque de presión.
• Aplicado para elevación de aguas residuales mediante sonda de líquido o interruptor de flotador.
• Solicitado para bomba de drenaje con interruptor de flotador incorporado
• Aplicado para transferencia de agua desde el tanque bajo al tanque superior mediante transmisor de nivel (4-20mA)
• Solicitado refuerzo por transmisor de presión (4-20mA)
• Solicitado para elevación de aguas residuales mediante transmisor de nivel (4-20mA)

Artículo	Proteccion	Valor	Observación	Tipo de falla
1	Amperios de disparo de protección de funcionamiento en seco	75% del amperaje de funcionamiento calibrado	En la configuración del menú	Fallo de recuperación
2	Tiempo de respuesta del disparo de protección de funcionamiento en seco	5s	En la configuración del menú
3	Tiempo de recuperación de la protección de ejecución en seco	45m	En la configuración del menú
4	Amperios de disparo de protección contra sobrecarga	130% Amperaje de funcionamiento calibrado	En la configuración del menú	Fallo de recuperación
5	Tiempo de respuesta del disparo de protección contra sobrecarga	5S (tiempo inverso)	arreglado en software
6	Tiempo de recuperación de la protección contra sobrecargas	4m	En la configuración del menú
7	Amperios de disparo de protección de bomba detenida	180% del amperaje de funcionamiento calibrado	En la configuración del menú	Fallo de recuperación
8	Tiempo de respuesta del disparo de protección de bomba detenida	1s	arreglado en software
9	Voltaje de disparo de protección por bajo voltaje	304v	En la configuración del menú	Fallo de recuperación
10	Tiempo de respuesta del disparo de protección por bajo voltaje	6s	arreglado en software
11	Tiempo de recuperación de protección de bajo voltaje	4m	En la configuración del menú
12	Voltaje de disparo de protección contra sobrevoltaje	437v	En la configuración del menú	Fallo de recuperación
13	Tiempo de respuesta del disparo de protección contra sobretensión	6s	arreglado en software
14	Tiempo de recuperación de la protección contra sobretensión	4m	En la configuración del menú
15	Fase abierta			Fallo de recuperación
16	inversión de fase			Fallo de recuperación
17	Desbordamiento			Fallo de recuperación
18	Demasiado calor			Fallo de recuperación
19	Fuga de agua			Fallo de recuperación





Con más de 20 años de experiencia en la creación, investigación y avance de controladores expertos de bombas de agua,

El resultado de nuestros esfuerzos son nuestros controladores de elevación de aguas residuales, la serie PCH. Tiene todas las capacidades y atributos que nuestros clientes necesitan y, con unos simples ajustes de parámetros, casi puede realizar las funciones de varias máquinas.

Sus configuraciones fáciles de usar alargan sustancialmente la vida útil de la bomba y su funcionalidad de configuración con un solo botón preserva eficazmente la bomba de agua.

Su robusto sistema de alarma de desbordamiento notificará al cliente en caso de un aumento rápido del volumen de agua activando simultáneamente una sirena y un altavoz externos.

También puede gestionar con precisión el arranque y la parada de bombas de agua manejando entradas analógicas y de interruptor.





1). Nivel normal de líquido en el sumidero.

El nivel del líquido alcanza la sonda 3# (interruptor de flotador A: nivel superior), la caja de control ordenará que se active una sola bomba.

funcionar; el nivel de líquido disminuye a la sonda 2# (interruptor de flotador A: nivel inferior), una sola bomba deja de funcionar;

La caja de control alternará bombas dobles funcionando automáticamente cuando el nivel del líquido varía de

Sonda 2# y Sonda 3# (Interruptor de flotador A: nivel superior-nivel inferior)



2). Flujo extra en el sumidero.

Cuando una sola bomba está funcionando para drenaje, el nivel de líquido en el sumidero aún aumenta a la sonda 4#

(Interruptor de flotador B: nivel superior), la caja de control ordenará que otra bomba funcione simultáneamente para

drenaje, hasta que el nivel del líquido disminuya a la sonda 2# (interruptor de flotador A y B: nivel inferior), bombas dobles

no dejará de correr.



3). Desbordamiento en el sumidero

Cuando las bombas dobles están funcionando simultáneamente, el nivel de líquido en el sumidero aún aumenta hasta la sonda.

5#(Interruptor de flotador C: nivel superior), la caja de control emitirá una alarma de advertencia; Cuando el nivel del líquido disminuye

a la sonda 5# (interruptor de flotador C hacia abajo), la caja de control deja de sonar la alarma de advertencia



4).Función de patrulla automática (antióxido)

En estado Automático, si la caja de control inspecciona que las bombas dobles no estén funcionando durante diez días, el dispositivo de control

ordenará a la bomba A que funcione durante 3 segundos y se detenga, después de un intervalo de 10 segundos, el dispositivo de control

Ordene que la bomba B funcione durante 3 segundos y se detenga.

Auto Patrol puede evitar que la bomba se oxide y el impulsor se atasque debido a un largo tiempo sin funcionar
