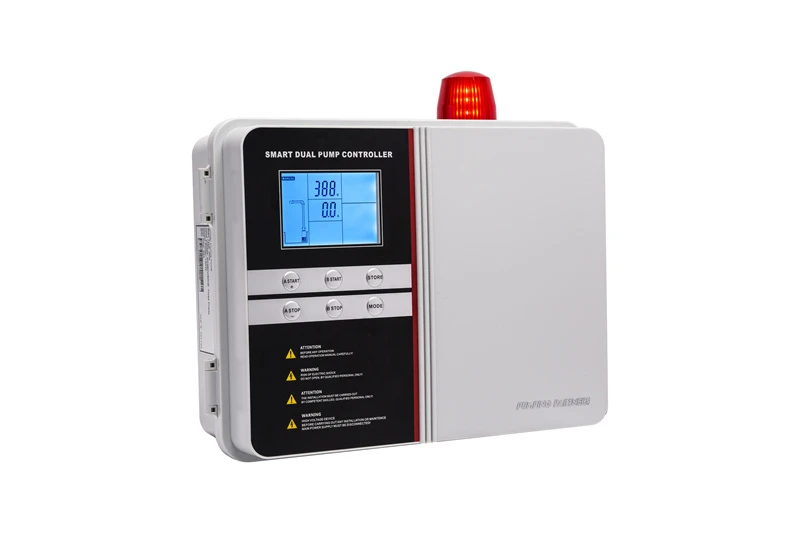

Panel de control de bomba inteligente dúplex

El panel de control de bomba inteligente dúplex está diseñado para controlar estaciones de bombeo con dos bombas sumergibles de aguas residuales o efluentes.

La aplicación más común para un panel de control dúplex es un sistema que necesita una bomba de respaldo en caso de que falle la bomba original. Nuestros paneles dúplex alternarán ciclos entre las dos bombas, asegurándose de que ambas funcionen correctamente durante toda la vida útil de las bombas. Si una de las bombas falla, el panel dará la alarma de nivel alto de agua y activará automáticamente la otra bomba. Este tipo de configuración garantiza que siempre tendrá al menos una bomba en funcionamiento.

Marca: OEM

Número de modelo del fabricante:

Tipo: Panel de control alterno dúplex

Tensión nominal: 120/208/240 V/380 V/415 V CA.

Amperios: 9 a 32 A.

Tipo de bomba Compatible: bomba de sumidero/reforzador/de pozo

Número de bombas controladas: 2

Ubicación: interior/exterior

Tipo de carcasa: IP65

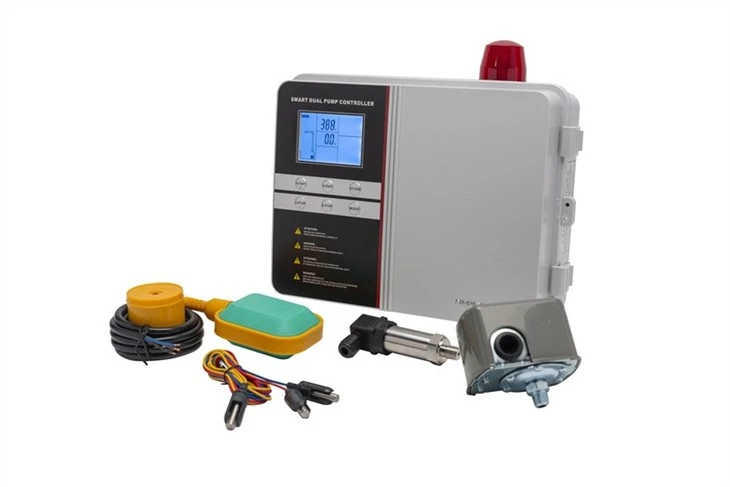

Un panel de control dúplex estándar puede funcionar con 3 o 4 interruptores de flotador. La configuración estándar de 3 flotadores tiene flotadores BOMBA APAGADA, BOMBA ENCENDIDA y NIVEL ALTO. Una configuración de 4 flotadores tendría una BOMBA APAGADA, BOMBA 1 ENCENDIDA (PLOMO ENCENDIDO), BOMBA 2 ENCENDIDA (RETRASO ENCENDIDO) y flotadores de NIVEL ALTO.

El panel de control tiene un relé alterno que cambia entre BOMBA 1 y BOMBA 2 después de cada ciclo durante el funcionamiento automático. Esto significa que una vez que el nivel del líquido alcance el flotador BOMBA ENCENDIDA, la BOMBA 1 funcionará hasta que el nivel del líquido alcance el flotador BOMBA APAGADA. En este momento, el relé alterno cambiará a BOMBA 2 y seguirá este mismo ciclo y el relé alterno volverá a cambiar a BOMBA 1 y así sucesivamente.

Si está utilizando una configuración de 4 flotadores y el nivel del agua alcanza el interruptor de flotador BOMBA 2 ENCENDIDA (LAG ON), entonces se activará la bomba alternativa que no está configurada para encenderse normalmente. La única razón por la que el nivel del agua debería llegar al interruptor BOMBA 2 ENCENDIDA (LAG ON) es porque la BOMBA 1 ha fallado o no puede mantener el ritmo del flujo entrante.

Si el nivel del líquido alcanza el flotador de NIVEL ALTO, se activará la luz de alarma y el timbre en el panel de control.
